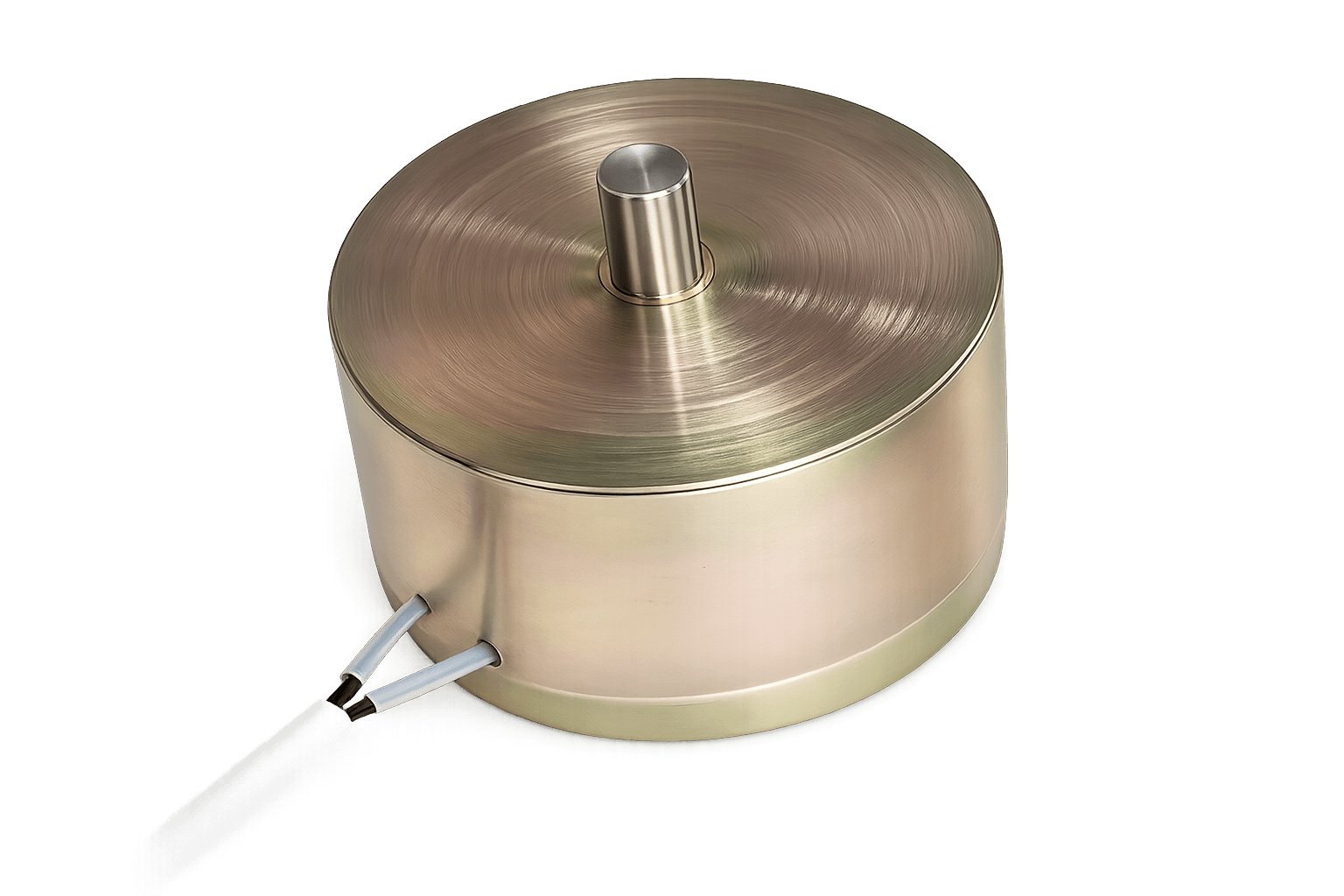

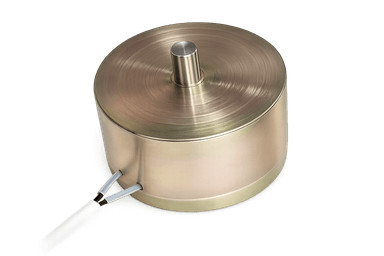

Электромагнитный быстродействующий соленоид (ЭБС) — это высокопроизводительный линейный привод тянуще‑толкающего действия (push‑pull), предназначенный для работы в условиях повышенных нагрузок. При подаче напряжения 24 В на обмотку создаётся магнитное поле, которое перемещает плунжер в рабочем направлении. После снятия напряжения плунжер возвращается в исходное положение внешним усилием — пружиной или механизмом.

Конструктивные особенности

Тип привода — линейный, однонаправленного действия (возврат внешним усилием).

Исполнение плунжера

• ЭБС‑XXX‑к — конический торец (повышенная плавность хода).
• ЭБС‑XXX‑п — плоский торец (максимальное усилие).

Крепление — резьбовое, метрическая резьба М.

Корпус — стальной, с антикоррозийным покрытием.

Технические параметры

• Время срабатывания: 5–20 мс (зависит от нагрузки и напряжения).
• Режим работы: 100% ПВ (продолжительность включения).
• Ресурс: более 2 млн циклов (в серии — до 10 млн).
• Сопротивление изоляции: >100 МОм при 500 В DC.
• Электрическая прочность: 1000 В при AC, 50/60 Гц, 1 мин.
• Класс изоляции: E (максимальная температура 120 °C).

Преимущества

•    Высокая удельная мощность — оптимизированная магнитная цепь обеспечивает усилие до 2000 Н при компактных размерах и низком энергопотреблении.
•    Быстродействие — время срабатывания от 5 мс подходит для высокодинамичных систем автоматизации.
•    Надёжность — ресурс до 10 млн циклов, усиленные материалы, защита от износа.
•    Стабильность работы — повторяемость усилия и хода при циклических нагрузках.
•    Гибкость конфигурации — варианты напряжений, резьбы, исполнения плунжера и режимов работы.
•    Термостабильность — класс изоляции E обеспечивает работу без перегрева в непрерывном режиме.
•    Локальное производство — изготовление в РФ, быстрые поставки и техническая поддержка.

Области применения

ЭБС подходит для систем, где требуется высокое усилие, точное позиционирование и минимальное время отклика.

Промышленная автоматизация

• Пневмо- и гидроклапаны большого сечения
• Блокировки и фиксаторы в станках ЧПУ
• Механизмы подачи и дозирования

Энергетика и электротехника

•    Приводы высоковольтных выключателей и разъединителей
•    Системы релейной защиты и автоматики
•    Коммутационное оборудование

Транспорт и спецтехника

•    Тормозные системы и механизмы блокировки
•    Приводы заслонок и клапанов
•    Системы аварийного отключения

Медицинское оборудование*

•    Дозирующие устройства
•    Механизмы позиционирования

*При наличии дополнительной сертификации.

Научное и лабораторное оборудование

•    Быстродействующие затворы и шторки
•    Системы точного позиционирования образцов

Важно

   Не рекомендуется использовать внутреннюю возвратную пружину — она снижает эффективность магнитной системы.

   При работе в режиме >50% ПВ требуется установка на теплоотводящую поверхность.

   Производитель оставляет за собой право изменять конструкцию без предварительного уведомления.
