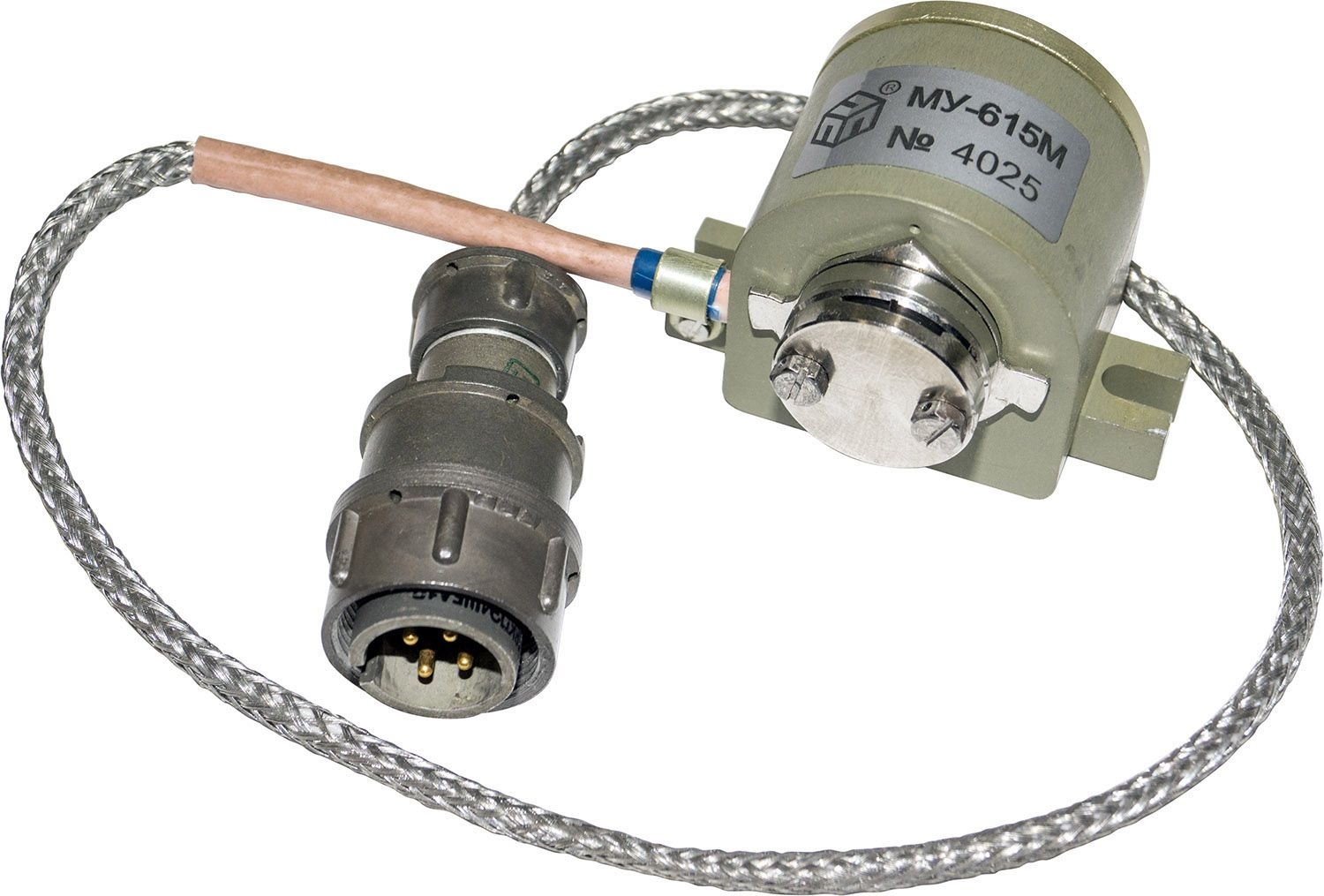

Преобразователь угол-код МУ-615М1

Преобразователь угловых перемещений МУ-615М1

ИСУЯ.401263.005-01

Принцип работы: Преобразователь МУ-615М1 функционирует на основе эффекта Холла. При повороте вала изменяется направление вектора магнитной индукции встроенного магнита, что приводит к изменению выходной характеристики датчика Холла.

Функциональные возможности: МУ-615М1 обеспечивает преобразование углов в диапазоне от минус 60° до плюс 60° с погрешностью ±1°. Номинальный диапазон измерения составляет 120°. Выходной сигнал варьируется от 0 В до значения, равного напряжению питания, и пропорционален углу поворота.

Технические характеристики:

• Погрешность: — не более ±2% в нормальных условиях — не более ±3% при испытаниях и эксплуатации в нестандартных условиях
• Питание: источник постоянного тока 27 В (ГОСТ Р 54073-2010)
• Сопротивление изоляции: не менее 20 МОм
• Масса: не более 0,3 кг
• Габариты: 585 × 50 × 41 мм

Назначение: Датчик предназначен для установки на самолёте SSJ-NEW в составе системы контроля параметров шасси. Изделие прошло предварительные испытания и имеет литеру «О». В настоящее время проводятся квалификационные испытания системы.
