Разъединители РМНСА на 6-10 кВ с автоматизированным приводом и индикаторами короткого замыкания

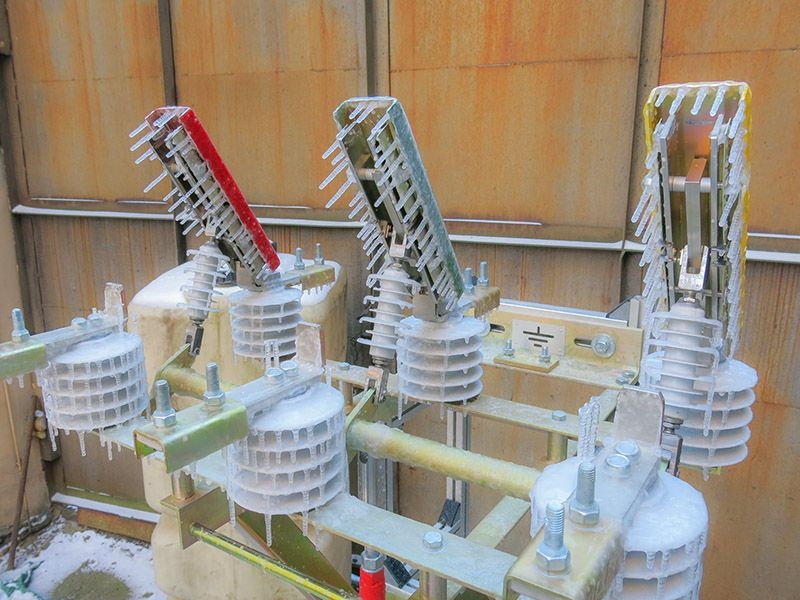

Надежность разъединителей РМНСА подтверждается опытом успешной эксплуатации в различных климатических зонах страны на протяжении более 7 лет. В 2012 г. разъединители РМНСА стали первыми дистанционно-управляемыми разъединителями в России, внедренными в опытно-промышленную эксплуатацию в распределительные сети. Конструкция разъединителей была доработана и оптимизирована с учетом опыта промышленной эксплуатации и пожеланий заказчиков. В том числе, добавлена возможность интеграции ИКЗ различных производителей.

Разъединитель РМНСА полностью соответствует целевой технологической модели инновационного развития ПАО «Россети» - «Переход к цифровым активно-адаптивным сетям с распределённой интеллектуальной системой автоматизации и управления» и создание «Цифровых РЭС».

Разъединители РМНСА включены в:


• Перечень аттестованного оборудования для применения ДЗО ПАО «Россети» в районах с I-II* степенью загрязнения (Заключение I3-26-18 до 22.03.2023г. для разъединителей типа РМНСА-10/630-Т-Ст и РМНСА-10/400-Т-Ст с приводом ПА-Н-1 с климатическим исполнением УХЛ1*).
• реестр инновационных решений ПАО «Россети»;
• электронный каталог типовых решений для цифрового РЭС.

НАЗНАЧЕНИЕ

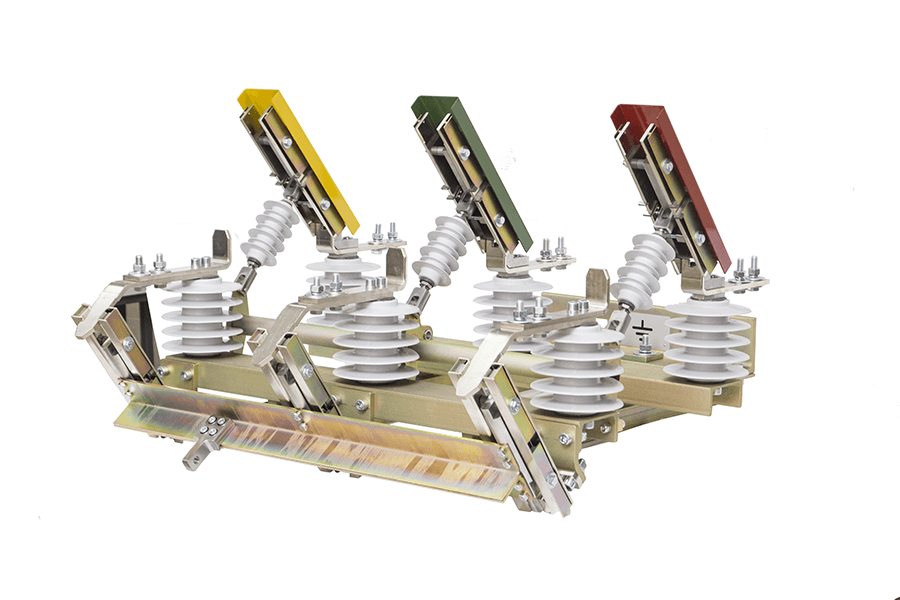

Разъединители РМНСА предназначены для использования на воздушных линиях электропередачи 6-10 кВ для ручного, местного и дистанционного включения и отключения обесточенных участков электрической цепи с помощью автоматизированного привода, а также отключения токов холостого хода трансформаторов и зарядных токов воздушных и кабельных линий. Также возможно применение РМНСА в схемах плавки гололеда.

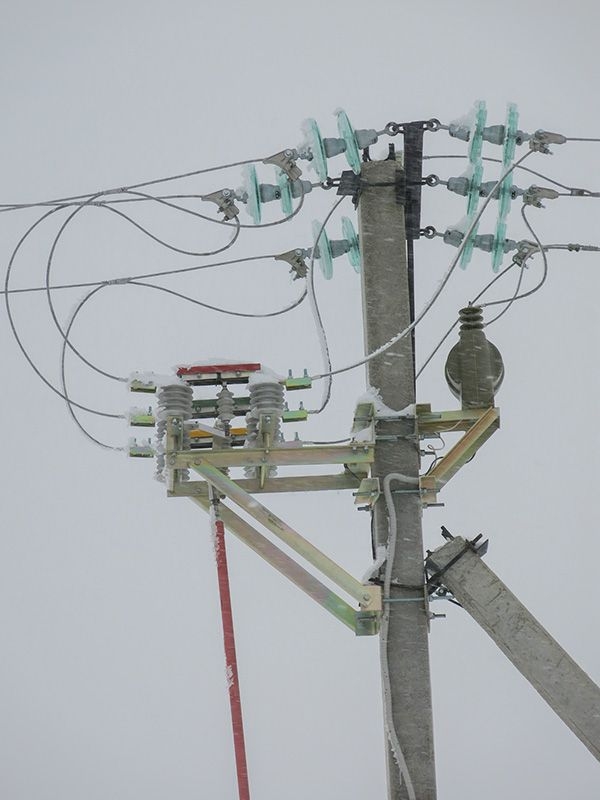

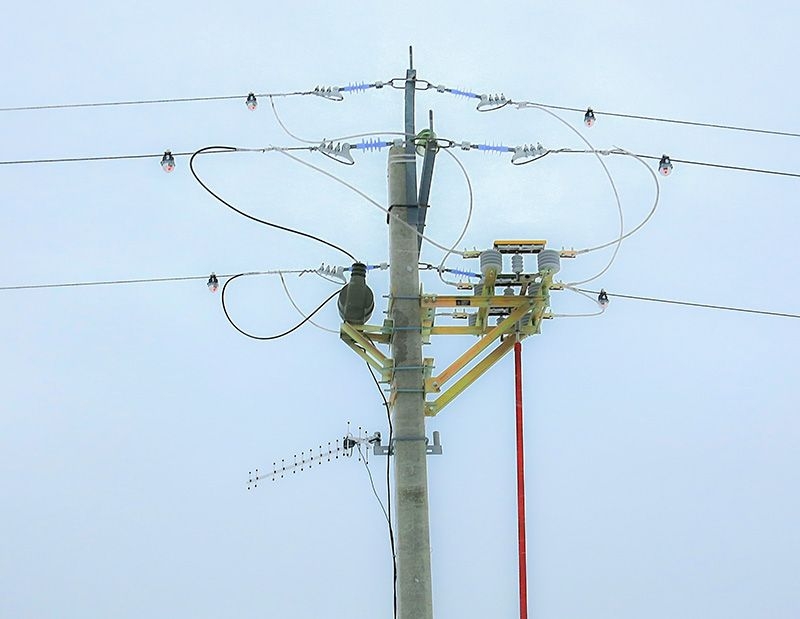

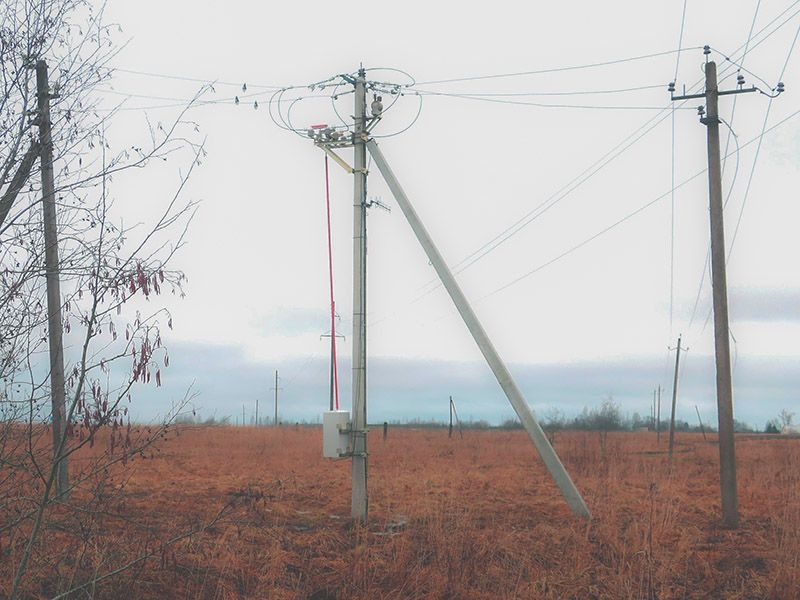

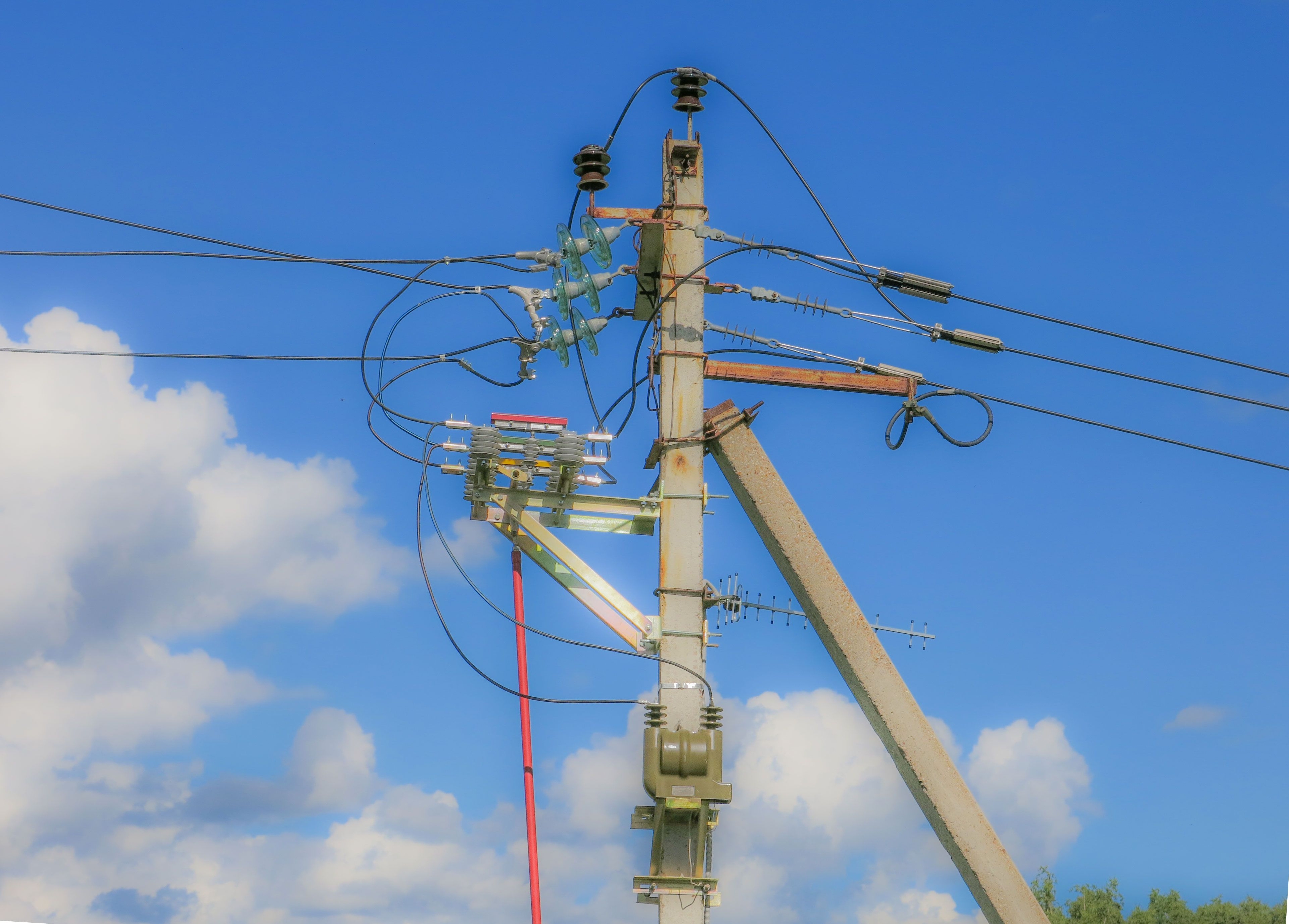

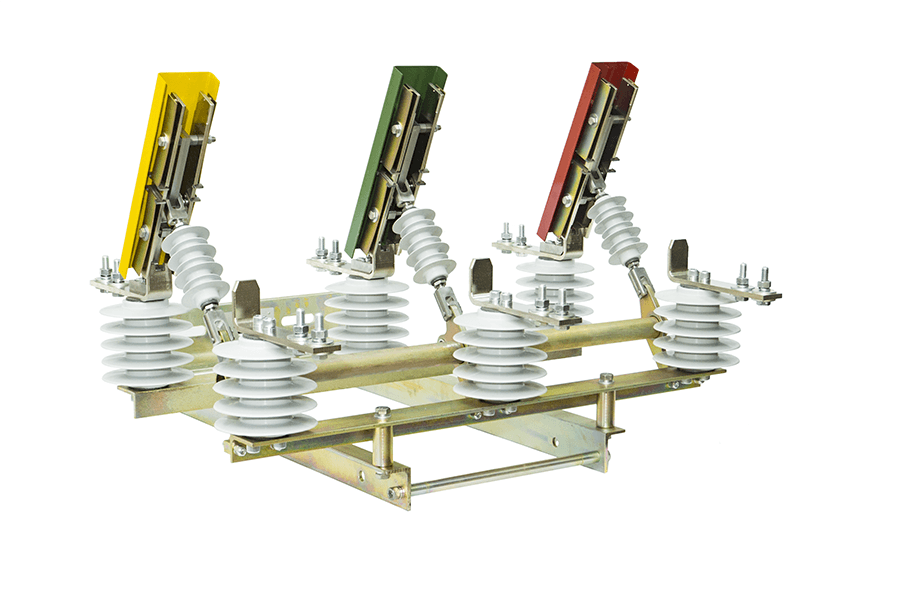

Основные места установки: труднодоступные, удалённые участки сети вновь сооружаемых и реконструируемых ЛЭП, а также на ответвлениях ВЛ и для секционирования особо важных участков, следуя магистральному принципу формирования сети.

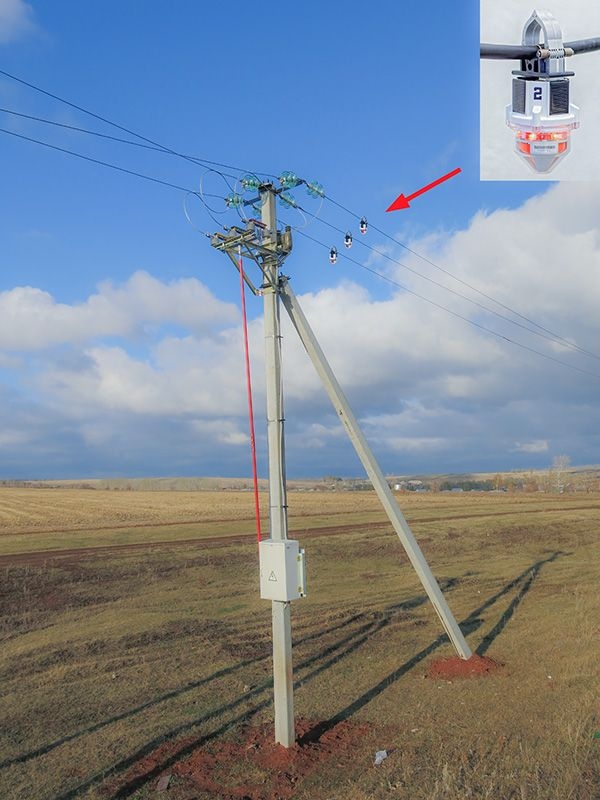

Использование разъединителей РМНСА с ИКЗ позволяет в течение нескольких минут выявить поврежденный участок сети, провести секционирование сети дистанционно (без выезда бригады) и возобновить электроснабжение потребителей неповрежденных участков, снизив тем самым финансовые потери за счет значительной минимизации времени перерыва в электроснабжении, количества погашенных потребителей и недоотпуска электроэнергии.

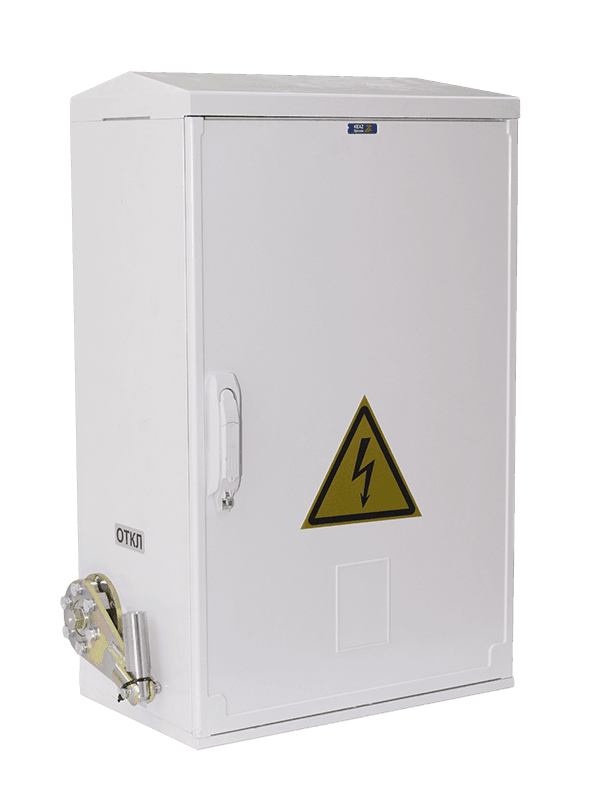

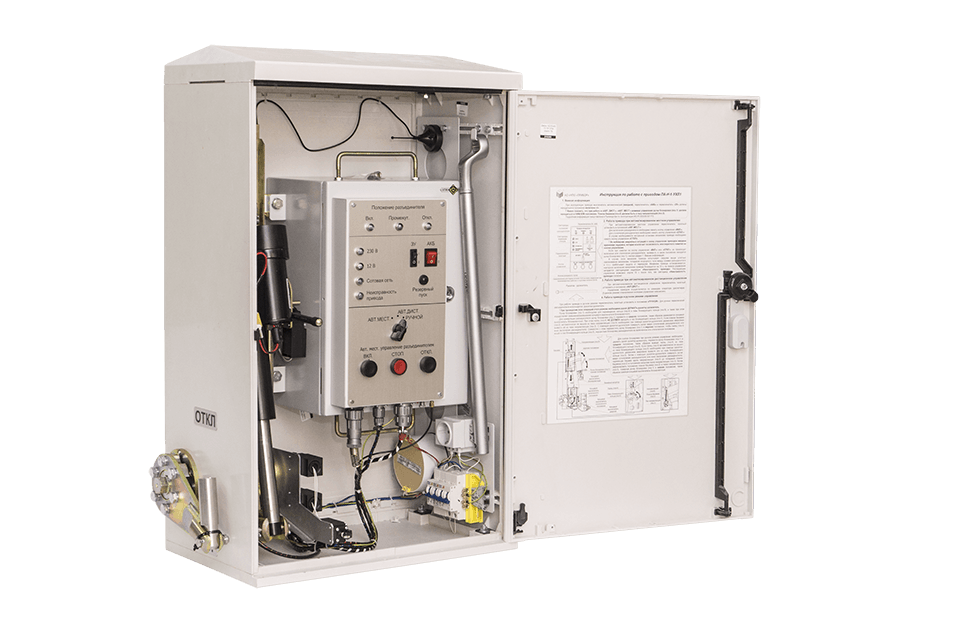

ИКЗ в составе системы позволяют регистрировать как междуфазные замыкания (КЗ), так и однофазные замыкания на землю (ОЗЗ). Оперативное управление разъединителем, сбор информации о состоянии разъединителя, мониторинг аварийных событий, ведение журнала событий, а также повышение наблюдаемости сети и контроль ее ключевых параметров осуществляется средствами одного шкафа управления.

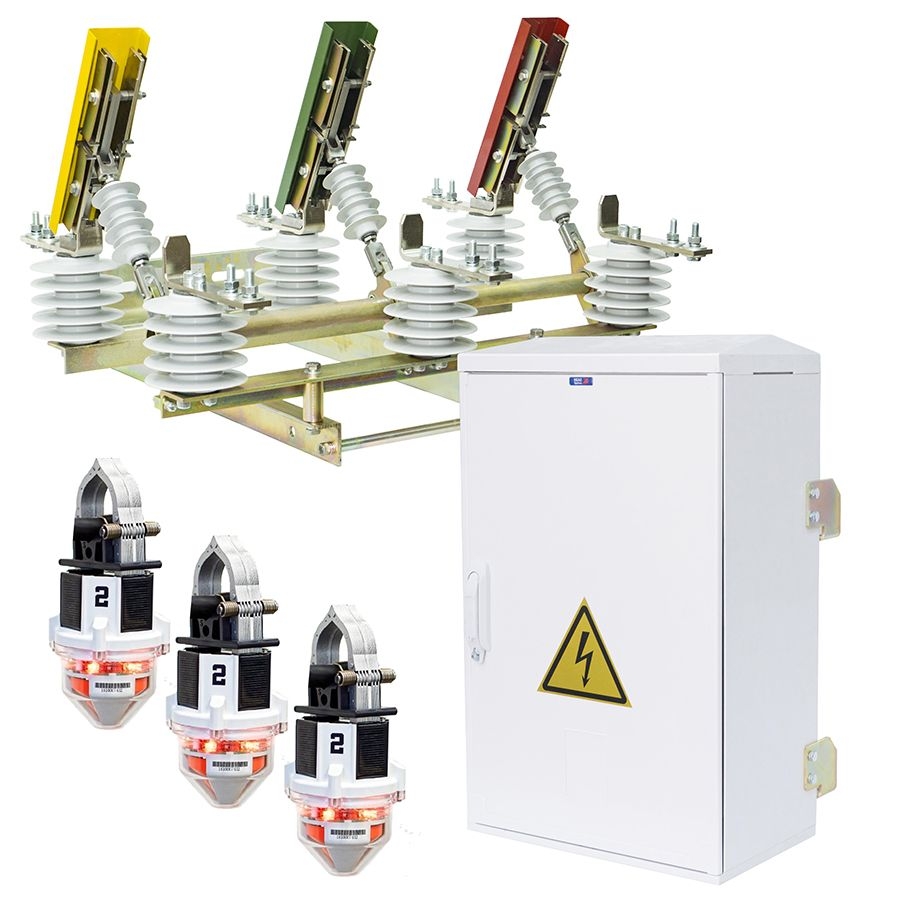

Разъединители РМНСА поставляются как в базовой, так и в расширенной комплектации с индикаторами короткого замыкания.
Поставка оборудования возможна с ИКЗ следующих компаний:
- ООО «ДС-Инжиниринг» (ДСИ ВЛ-30) https://dc-en.ru/catalog/20/229/
- ООО «ИННИОН» (FLA3.1V) http://innion.ru/solution/dmg_indicators/vl_indicators/model-fla31v/

С техническими характеристиками ИКЗ можно ознакомиться на сайте производителя:
- ООО «ДС-Инжиниринг» (ДСИ ВЛ-30) https://dc-en.ru/catalog/20/229/
- ООО «ИННИОН» (FLA3.1V) http://innion.ru/solution/dmg_indicators/vl_indicators/model-fla31v/



ПРЕИМУЩЕСТВА

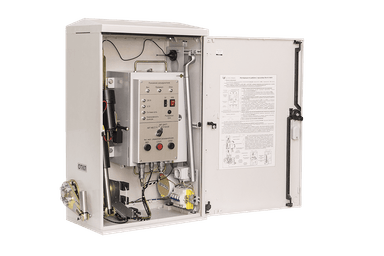

Интеграция платы ИКЗ в привод управления разъединителем РМНСА позволяет совместить два аппарата,  уменьшает стоимость комплекта и монтажа ИКЗ на 35%, сокращает расходы на обслуживание и эксплуатацию, предоставляя таким образом комплексное решение, позволяющее обнаруживать и секционировать повреждённые участки линии.
Решение позволяет:
- повысить наблюдаемость и управляемость, надежность и безопасность энергосистемы;
- снизить время локализации повреждения и вывода линии в ремонт при устойчивых повреждениях;
- снизить операционные расходы (индекс OPEX) за счет сокращения объемов недоотпуска электроэнергии и минимизации количества выездов ОВБ для производства оперативных переключений;
- интегрировать управление разъединителем РМНСА в системы телемеханики, существующие SCADA системы согласно ГОСТ Р МЭК 60870 5-104;
- повысить удобство и скорость работы в сетях;
- уменьшить вероятность аварий и отказов, а также снизить риск производственного травматизма;
- модернизировать участки сети в соответствии с концепцией построения цифровых активно-адаптивных сетей с распределённой интеллектуальной системой автоматизации и управления.

Мониторинг параметров сети и контроль функционирования РМНСА с ИКЗ возможен через СКАДА-систему, мобильное приложение РМО-М для Android и приложение РМО-С для стационарных устройств. Конфигурирование (изменение уставок) индикаторов осуществляется с пульта дистанционного управления, что позволяет производить настройку, изменение параметров срабатывания и контроль функционирования без снятия индикатора с ВЛ.

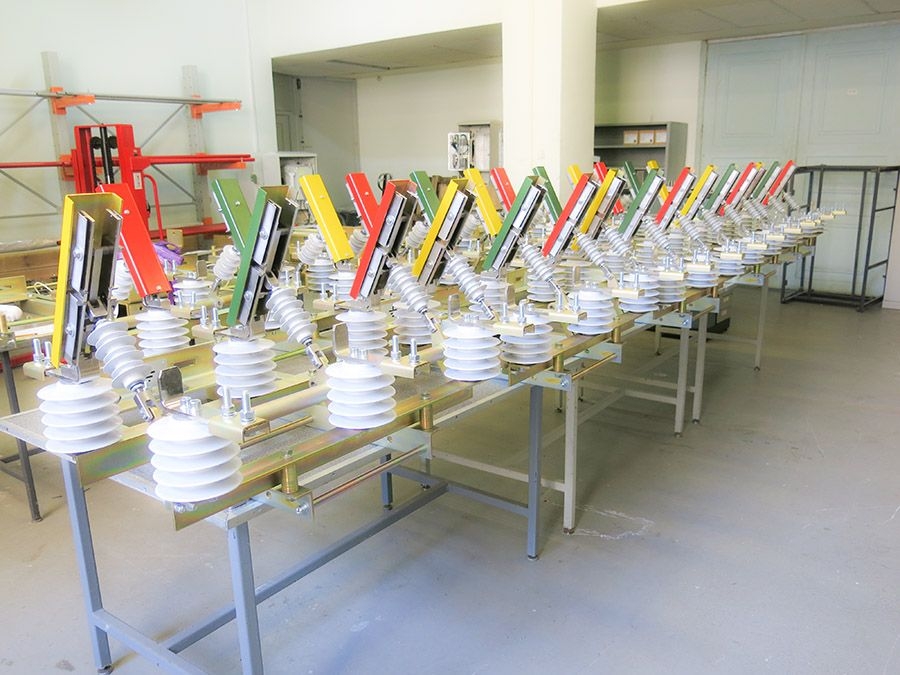

Изделие разработано и производится АО НПО "ПРИБОР" в Санкт-Петербурге.


География поставок разъединителей на электросетевой рынок РФ

Разъединители РМНСА эксплуатируются в распределительных сетях:
 - Филиалах «КнЭС», «ГтЭС», «ТхЭС», «ПрЭС» «Россети Ленэнерго»;
 - ПО «СЭС», «ЮЭС», «ЗЭС» филиала «Кировэнерго», филиале «Нижновэнерго» и «Мариэнерго» «Россети Центр и Приволжье»;
 - Филиалах «Тверьэнерго» и «ЯрЭСК» «Россети Центр»;
 - ПО «Печорские электрические сети» филиала «Комиэнерго» «Россети Северо-Запад»;
  - ПО «ИЭС», «СЭС», «БЭС», «БцЭС» ООО «Башкирэнерго» «МЭС Урала»;
 - «БЭС» Филиал АО «Сетевая компания».
