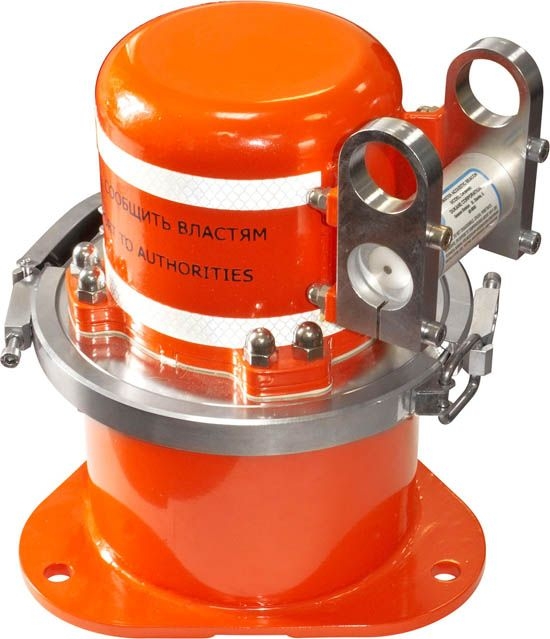

Защищенный накопитель – корабельный ЗН-К1

Защищенный накопитель – корабельный ЗН-К1 предназначен для регистрации и сохранения корабельной информации в условиях эксплуатационных и аварийных воздействий. ЗН-К1 обеспечивает прием поступающей на его вход информации от аппаратуры сбора данных по интерфейсу Ethernet 100 Base - TX в соответствии с протоколом взаимодействия с аппаратурой СД и регистрацию этих данных в соответствии с конфигурацией ЗН-К1.

ЗН-К1 обеспечивает передачу зарегистрированной информации по интерфейсу Ethernet 100 Base - TX в соответствии с протоколом взаимодействия с аппаратурой СД.
ЗН-К1 осуществляет контроль работоспособности и выдает сообщение об отказе в аппаратуру СД.
ЗН-К1 обеспечивает регистрацию информации, поступающей по интерфейсу Ethernet 100 Base - TX от аппаратуры СД циклично (в режиме “кольцо”).

ЗН-К1 предназначен для работы в условиях воздействия внешних факторов, приведенных ниже:

Внешний воздействующий факторХарактеристика внешнего воздействующего фактораЗначение внешнего фактора
Синусоидальная вибрацияАмплитуда ускорения, м/с2
Амплитуда перемещения, мм
Диапазон частот, Гц
7(0,71g)
1
2 – 100
Механический удар многократного действияПиковое ударное ускорение, м/с2
Длительность действия ударного импульса, мс
100(10,2g)
10-15
КачкаПредельный угол наклона от вертикали
Период качки, с
±45º
7 – 9
Длительные наклоныПредельный угол наклона от вертикали
Длительность наклона, не менее, мин
±45º
3
Ветровая нагрузкаСкорость воздушного потока, м/с
Длительность воздействия, мин
60
5
Повышенная температура окружающей средыРабочая, °С
Предельная, °С
+(55±3)
+(70±3)
Пониженная температура окружающей средыРабочая, °С
Предельная, °С
минус (40±3)
минус (40±3)
Роса и внутреннее обледенениеПониженная температура среды, °С  минус 20
Повышенная влажностьОтносительная влажность при температуре плюс 40 °С, %95±3
Соляной (морской) туманТемпература, °С
Состав раствора:
-        NaCl, частей по весу
-        Дистиллированная вода, частей по весу
+40

5
95
Плесневые грибыПовышенная влажность, %
Температура, °С
95 - 98
+29

ЗН-К1 обеспечивает сохранение записанных данных после воздействия на него разрушающих факторов аварийного происшествия с характеристиками, указанными далее:


Внешний разрушающий факторХарактеристика внешнего разрушающего фактораЗначение разрушающего
фактора
Ударпиковое ускорение, м/с2
номинальное значение длительности импульса, мс
490(50g)
11
Проникающий удармасса груза, кг
высота падения, м
диаметр стержня, мм
250
3
100
Высокотемпературное огневое воздействиеноминальная температура, °С время воздействия, чплюс 1100
1
Низкотемпературное огневое воздействиеноминальная температура, °С время воздействия, чплюс 260
10
Глубоководное давление и погружение:погружение в морскую воду под давлением, МПа (давление, эквивалентное глубине 6000 м)
время нахождения под давлением, ч;
погружение в морскую воду:
глубина, м
время погружения, сутки

60
24

30
30
